初めての電流引き外し試験に挑戦！

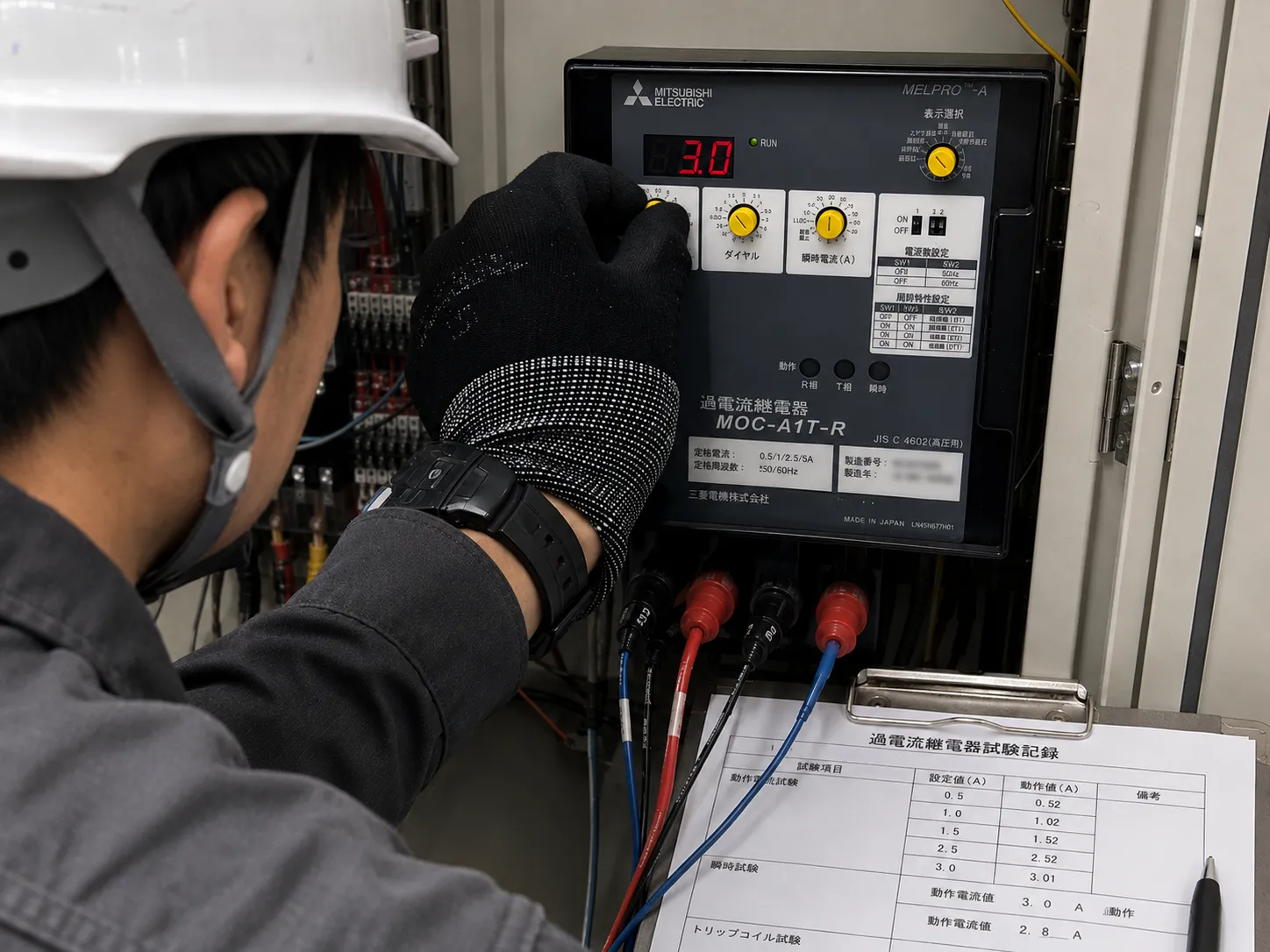

今回はサブ変電設備にて、電流引き外し方式の過電流継電器試験を実施しました。



これまでにも様々な種類の継電器試験を経験させていただきましたが、今回は初めて電流引き外し方式の試験を一人で担当しました。



これまでは先輩方が試験回路を構成してくださり、その回路を使用して試験を行っていました。

しかし今回は、自分自身で試験回路を構成して試験を実施。

電圧引き外し方式とは回路構成が異なるため、最初は戸惑う場面もありましたが、回路の仕組みを一つひとつ確認しながら慎重に進めることができました。



電流引き外し方式では、事故電流を模擬した試験電流を用いて遮断器のトリップコイルを動作させます。

そのため、必要以上の通電によるトリップコイルの焼損を防ぐため、電流値や通電時間に細心の注意を払いながら試験を実施しました。



また今回は、普段あまり実施する機会のない遮断器トリップコイルの動作電流値確認まで行い、設備の動作特性についても理解を深めることができました。



さらに、高圧設備では電流引き外し方式を採用することで、トリップ用の制御電源を必要とせず、設備構成を比較的シンプルかつ低コストにできることから、多くの設備で採用されている理由も学ぶことができました。



一つひとつの経験が知識と技術につながることを実感した一日でした。これからも様々な設備や試験に積極的に挑戦し、さらに知識と技術を身につけていきたいと思います。
